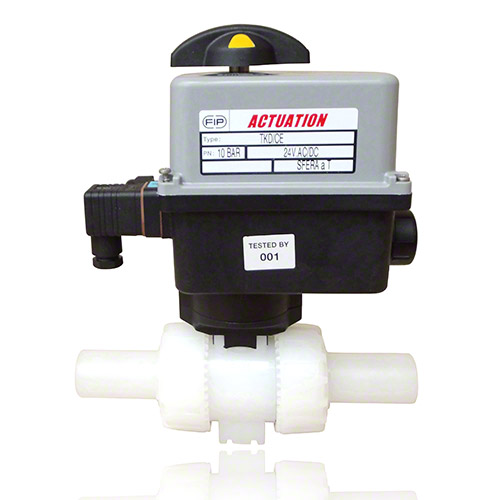

Elektrischer Kugelhahn aus Kunststoff



Elektrische Kugelhähne aus den Werkstoffen PVC U, PVC C, ABS, PP und PVDF sind in der Verfahrenstechnik äußerst beliebt. Der elektrische Kugelhahn VKD mit festellbaren Überwurfmuttern ist eine robuste Lösung in industriellen Anwendungen. In Abhängigkeit von der Anlage bzw. Infrastruktur können der Kugelhahn sowohl in elektrischer und auch pneumatischer Ausführung geliefert werden.





Ihre Vorteile unsere Lieferleistung:

- Größen von DN 10 mm bis DN 50 mm

- max. Betriebsdruck beträgt 16 bar bei 20° C

- die neue Sperrvorrichtung hält dann die Überwurfmuttern unter verschiedensten Einsatzbedingungen (Vibrationen oder thermische Ausdehnung) sicher in Position

- der einfache Ausbau der Armatur aus dem Rohrleitungssystem erlaubt den schnellen Wechsel von O-Ringen oder Kugelsitzen ohne zusätzliches Werkzeug

- die Kugelabdichtung ist durch eine Mikro-Justierung frei von Rohrleitungskräften in geschlossener Stellung des Kugelhahns, kann die drucklose Seite der Leitung ohne Leckage gelöst werden

- Handbetätigung und optische Stellungsanzeige serienmassig verfügbar

- 2 zusätzliche Endschalter



Anschlussvarianten:

Die Kugelhahnreihe entspricht mit ihren Anschlussmöglichkeiten folgenden Normen:



Klebeanschluß PVC-U: EN ISO 1452, EN ISO 15493,ISO 727, DIN 8062, DIN 8063, ASTM D2467, BS -1, ISO 727-2, JIS K 6743, JIS 6741-2

Klebeanschluß PVC-C: EN ISO 15493, ISO 727-1, ASTM F439

Schweißanschluß PP-H: EN ISO 15494

Schweißanschluß PVDF: EN ISO 10931

Gewindeverbindung: ISO 228-1, DIN 2999, ISO 7-1, ASTM D2467, ASTM F437, BS 21, BS 10226, JIS B 0203

Flanschanschluß: ISO 2084,EN ISO 1092-1, EN ISO 1452, EN ISO 15493, EN 558, ISO



Elektro-Antrieb mit Kunststoffgehäuse

- Temperatur: -10° C / +55° C



Elektroanschluss

- Standard 90-240V / 50-60Hz (AC), ohne Aufpreis 24V AC/DC

- Gerätestecker DIN 43650 3P+T

- Endschalter: Verschraubung ISO M20



Standard Ausführung:

- Handhilfsbetätigung

- Optische Stellungsanzeige

- 2 zusätzliche FC1, FC2 Endshalter (5A)

- Drehmomentbegrenzter



Zubehör:

- Stellungsregler 4-20 mA oder 0-10V

- Sicherheitsblock

- Heizwiderstand

- Potentiometer 100 - 1000 - 5000 - 10000 Ohm

- Stellungsruckmelder

- 2 zusätzliche Endschalter

- IP67 oder ATEX Ex



Sämtliche o.a. Angaben sind mit größter Sorgfalt und bestem Wissen erstellt worden. Aus dem Inhalt kann jedoch keine Verbindlichkeit abgeleitet werden.

Weitere Informationen finden Sie im Aufklapp- Menü rechts neben dem Artikel. Oder rufen Sie uns einfach
