UP - GF LOSFLANSCHE (GFK) NACH DIN 16966, TEIL 6

UND BAYER NORM WN 9901 6






























UP-GF Losflansche haben beim Einsatz in Kunststoffrohrleitungen ein sehr großes Biege- und Wiederstandsmoment. Die extrem hohe Festigkeit, das geringe Gewicht und die gute Schlagzähigkeit machen UP-GF Losflansche zu einem wichtigen Befestigungselement im Rohrleitungsbau. Die Flanschanschlussmaße entsprechen DIN 2501 Teil 1, PN 10



Unsere UP-GF Losflansche entsprechen auch der Bayer Werksnorm 9901 6 und den sehr hohen Anforderungen im Chemieanlagenbau insgesamt.



Bitte fragen Sie Artikel mit Bayer Werksnorm separat bei uns an.







ALLE ARTIKEL SOFORT LIEFERBAR -

FARBE WEISS AUF ANFRAGE UND ABMESSUNG > DN 500 auf Anfrage

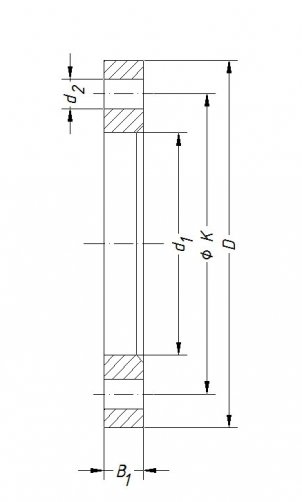

Abbildung: UP-GF Losflansch mit UP-GF Klebebund



DN

D

mm
d1

mm
d2

mm
k

mm
b1

mm
Lochzahl

Anzahl
Artikelnummer Lagerstatus
25 116 51 14 85 14 4 BRP-25-51-16/16 Lagerware
32 140 59 18 100 15 4 BRP-32-59-16/16 Lagerware
40 154 69 18 110 16 4 BRP-40-69-16/16 Lagerware
50 164 83 18 125 18 4 BRP-50-83-16/16 Lagerware
65 184 96 18 145 20 4 BRP-65-96-16/16 Lagerware
80 200 112 18 160 23 4 BRP-80-112-10/16 Lagerware
100 228 134 18 180 25 8 BRP-100-134-10/16 Lagerware
125 254 161 18 210 28 8 BRP-125-161-10/16 Lagerware
150 284 189 22 240 30 8 BRP-150-189-10/16 Lagerware
200 342 238 22 295 32 8 BRP-200-238-06/10 Lagerware
250 405 294 22 350 35 12 BRP-250-294-06/10 Lagerware
300 445 344 22 400 38 12 BRP-300-344-6/10 Lagerware
350 520 388 22 460 38 16 BR-351-10/10 Lagerware
400 565 442 26 515 42 16 BR-401-10/10 Lagerware
500 670 545 26 620 47 20 BR-501-10/10 Lagerware

Technische Änderungen vorbehehalten - Alle Angaben ohne Gewähr
